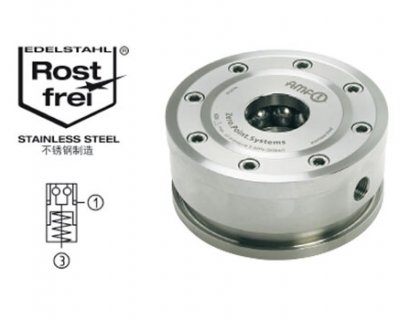

外置安装式零点定位器,圆形

外置安装式零点定位器,圆形

气压解锁
气压自动除屑
解锁压力: 最小8 bar - 最大 12 bar
增压压力:最小 5 bar - 最大 6 bar
表面及活塞硬化处理
重复定位精度 < 0.005 mm。

应用领域:

零点定位系统与安装法兰(见样本35页)配合用于减少更换工装的时间,可在金属切削和非切削等各领域中使用,也可用于食品工业,化工和制药工业中使用。
说明:
外置安装型零点定位器具有夹紧力和拉紧力高等优点。通过气压解锁(1),通过弹簧力进行机械锁紧。为了获得更大的夹紧力,可提供增压气压(2)。锁紧状态下可以随时切断压力源,因为正常锁紧时不需要通压力。需要时建议使用气压增压泵(样本第54页)。
这种带自动除屑和间隙感应功能的零点定位器有三个接口:
1x气压解锁接口 (1) ,1x 气压增压接口 (2)。1x 自动除屑和间隙感应供气口(3)。(自动除屑和间隙感应供气口可根据实际情况选择是否接通。)
需要请索取:
- 其他安装方式
- 自动化解决方案

说明:

订货号尺寸夹紧力可达[kN]拉紧力[kN]吹屑重量[Kg]
305193K108250,9
302851K2017552,7
302893K40301056,6

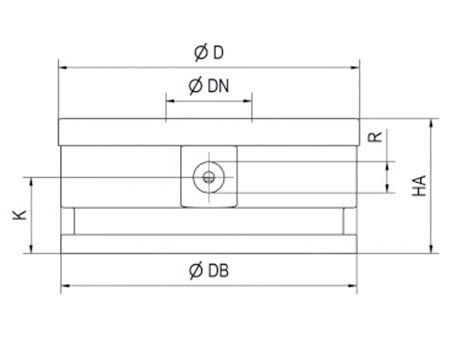

订货号尺寸dia.Ddia.DBdia. DN HAKR
305193K107877,5223016,50G1/8
302851K20112110,0325028,25G1/4
302893K40148146,0406232,50G1/4
