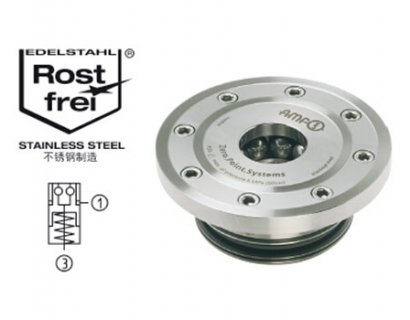

气压解锁
解锁压力: 最小8 bar - 最大 12 bar
增压压力:最小 5 bar - 最大 6 bar
表面及活塞硬化处理
重复定位精度 < 0.005 mm。
零点定位系统用于减少更换工装的时间,可在金属切削和非切削等各领域中使用,也可用于食品工业,化工和制药工业中使用。需要很小的空间,总高度低。
说明:
内置安装型零点定位器具有夹紧力和拉紧力高等优点。通过气压解锁(1),通过弹簧力进行机械锁紧。为了获得更大的夹紧力,可提供增压气压(2)。锁紧状态下可以随时切断压力源,因为正常锁紧时不需要通压力。接触面为零点定位器的上表面。需要时建议使用气压增压泵(样本第54页)。
这种零点定位器有两个接口:
1x气压解锁接口 (1) / 1x 气压增压接口(2)。为使安装简便,我们建议采用AMF专用扳手No.41046
需要请索取:
- 安装图纸
订货号 | 尺寸 | 夹紧力可达[kN] | 拉紧力[kN] | 吹屑 | 重量[Kg] |
428680 | K10 | 10 | 25 | √ | 0,45 |
427971 | K20 | 20 | 55 | √ | 1,40 |
429845 | K40 | 40 | 105 | √ | 3,40 |

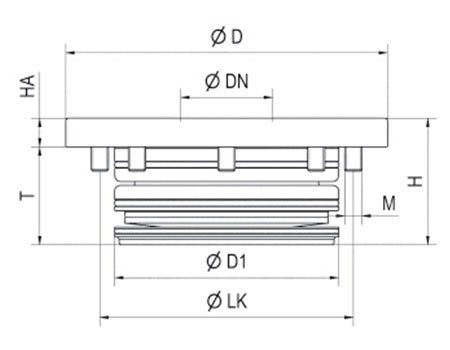

订货号 | 尺寸 | dia. D | dia. DN | dia. D1 | H | HA | dia.LK | M | T |
428680 | K10 | 78 | 22 | 50 | 30 | 7 | 60 | M5 | 23 |
427971 | K20 | 112 | 32 | 78 | 44 | 10 | 88 | M6 | 34 |
429845 | K40 | 148 | 40 | 102 | 57 | 15 | 118 | M8 | 42 |
