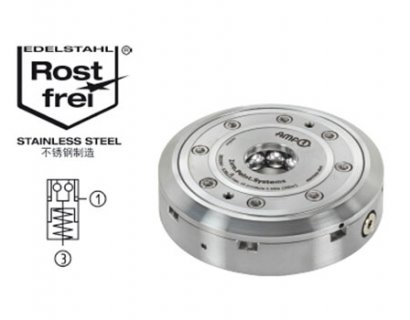

内置安装型零点定位器,圆形,法兰安装型

内置安装型零点定位器,圆形,法兰安装型

液压解锁
气压自动除屑
解锁压力:最小50bar,最大60bar
表面及活塞硬化处理
重复定位精度 < 0.005 mm

应用领域:

零点定位系统用于减少更换工装的时间,可在金属切削和非切削等各领域中使用,也可用于食品工业,化工和制药工业中使用。
说明:
法兰安装型定位器可以非常简单的安装。它通过中心定位功能来进行定位。这种定位器可以通过外部的管接口或者底部的O型圈接口连接工作压力。通过液压解锁(1),通过弹簧力进行机械锁紧。锁紧状态下可以随时切断压力源,因为正常锁紧时不需要通压力。
这种带自动除屑和间隙感应功能的零点定位器有两个接口:
1x液压解锁接口 (1) 1x 自动除屑和间隙感应供气口(3)。 (自动除屑和间隙感应供气口可根据实际情况选择是否接通。)

说明:

订货号尺寸夹紧力可达[kN]拉紧力[kN]吹屑重量[Kg]
624086K1010251,35
623963K2020553,75
624144K40401054,97

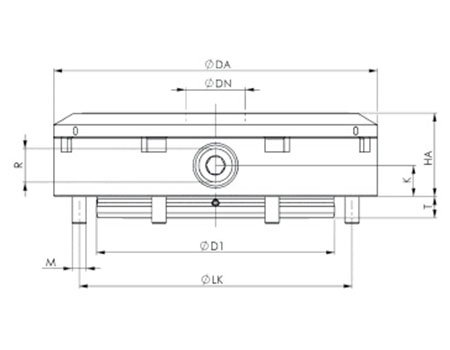

订货号尺寸dia.DAdia.DNdia. D1 HAKdia.LKMRT
624086K10100226724990M5G1/85,9
623963K20136321003513124M6G1/88.9
624144K40180401254515163M8G1/411,9
