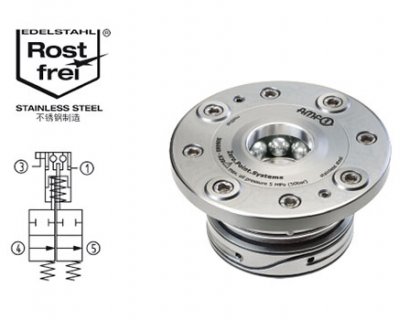

内置安装型自动化零点定位器

内置安装型自动化零点定位器

液压解锁
解锁压力:最小50bar,最大60bar
表面及活塞硬化处理
重复定位精度 < 0.005 mm
带有锁紧检测(液压或气压),间隙检测(气压)和销子感应。

应用领域:

间隙检测采用岛型设计集成了除尘、锁紧检测和接口感应。
应用领域:
零点定位系统在自动化解决方案中应用,可减少更换工装的时间,可在金属切削和非切削等各领域中使用,也可用于食品工业,化工和制药工业中使用。
说明:
锁紧感应:零点定位器打开是压力是恒定的,锁紧时压力为零且接头插入定位口。间隙感应:通过压缩空气喷出来实现。托盘与零点定位器无间隙时压力恒定。通过液压解锁(1),通过弹簧力进行机械锁紧。锁紧状态下可以随时切断压力源,因为正常锁紧时不需要通压力。
这种零点定位器具有四个接口:
1x 液压解锁接口 (1) 1x 自动除屑和间隙感应供气口(3)1x气/液压锁紧感应和接头感应输入接口 (4)1x气/液压锁紧感应和接头感应输出接口 (5)。
需要请索取:
- 安装图纸
- 更多的自动化解决方案选择

说明:

订货号尺寸夹紧力可达[kN]拉紧力[kN]重量[Kg]
427161K2020552,8

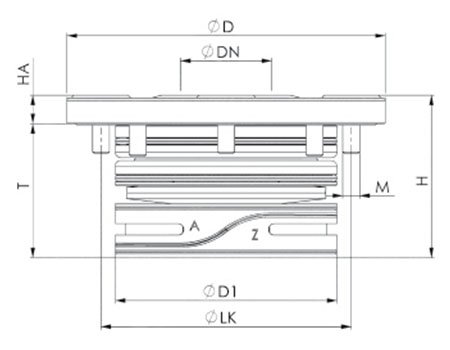

订货号尺寸dia. Ddia. DNdia. D1 dia.LKHHAMT
427161K201123278884410M647
