水平快速装夹零点定位器

水平快速装夹零点定位器

液压解锁
解锁压力:最小50bar,最大60bar
表面及活塞硬化处理
重复定位精度 < 0.005 mm。

应用领域:

零点定位系统用于减少更换工装的时间,可在金属切削和非切削等各领域中使用,也可用于食品工业,化工和制药工业中使用。适用于安装在夹具托架,立式夹具等场合。水平快速装夹零点定位器可以借助人力,液压或者移动设备,快速简便的完成立式夹具的换装。
说明:
水平快速装夹零点定位器具有夹紧力和拉紧力高等优点。通过液压解锁(1),通过弹簧力进行机械锁紧。锁紧状态下可以随时切断压力源,因为正常锁紧时不需要通压力。 加载在悬挂活塞上的重量最大不能超过K20 5KN,K40 8KN。
设计特点:
按照标准,有手动或液压两种悬浮活塞

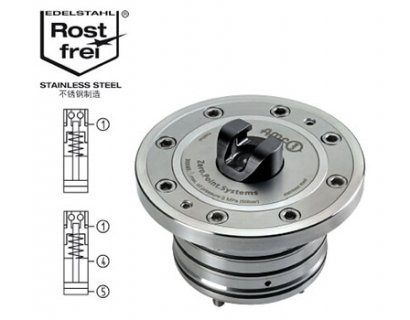

- 液压零点定位器有1x液压解锁接头(1),
- 液压增强型零点定位器有3个接口:1x液压解锁接口(1),1x悬浮活塞液压弹出接口(5),1x 悬浮活塞缩进接口(4)。
需要请索取:

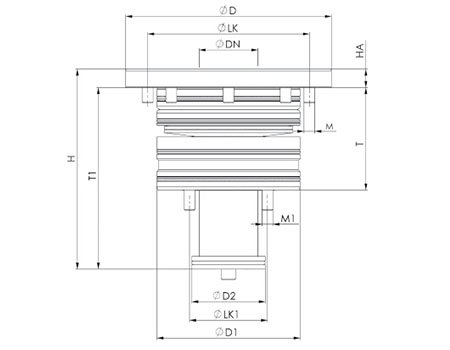

- 安装图纸

说明:

订货号尺寸夹紧力可达
[kN]
拉紧力
[kN]
悬浮活塞的预先移动悬浮活塞最大承重[kN]重量
[Kg]
303065K202055_52,1
306217K20205552,1
303107K4040105_85,2
306258K404010585,2



订货号尺寸dia.Ddia. DNdia.D1dia.D2dia.LKdia.LK1MM1TR
303065K20112327840886060M656,599
306217K20112327840886060M656,599
303107K4014840102481187676M873,0129
306258K4014840102481187676M873,0129
