气压解锁
气压自动除屑
解锁压力： 最小8 bar - 最大 12 bar
增压压力：最小 5 bar - 最大 6 bar
表面及活塞硬化处理
重复定位精度 < 0.005 mm。
零点定位系统用于减少更换工装的时间，可在金属切削和非切削等各领域中使用，也可用于食品工业，化工和制药工业中使用。止位功能可以为夹具托板提供每90°的分度定位。
说明:

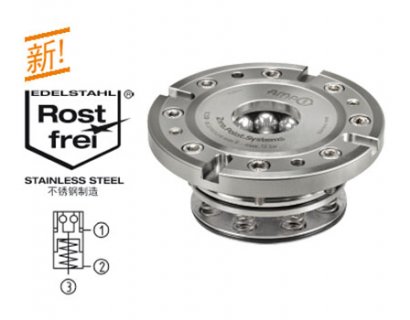

内置安装型零点定位器具有夹紧力和拉紧力高等优点。通过气压解锁（1），通过弹簧力进行机械锁紧。为了获得更大的夹紧力，可提供增压气压（2）。锁紧状态下可以随时切断压力源，因为正常锁紧时不需要通压力。需要时建议使用气压增压泵（
样本第54页）。
这种带自动除屑和间隙感应功能的零点定位器有三个接口：
1x气压解锁接口 (1) ，1x 气压增压接口 （2）。1x 自动除屑和间隙感应供气口（3）。(自动除屑和间隙感应供气口可根据实际情况选择是否接通。)
需要请索取:
- 安装图纸
| 订货号 | 尺寸 | 夹紧力可达[kN] | 拉紧力[kN] | 吹屑 | 重量[Kg] |
| 428441 | K20 | 17 | 55 | √ | 1,4 |

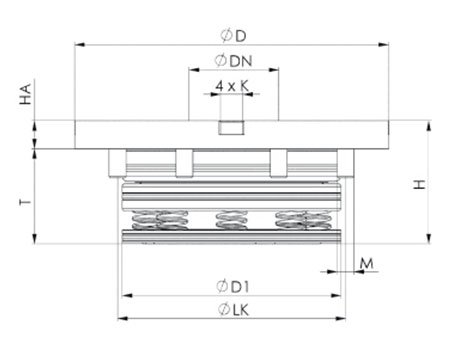

| 订货号 | 尺寸 | dia. D | dia. DN | dia. D1 | H | HA | K F6 | dia.LK | M | T |
| 428441 | K20 | 112 | 32 | 78 | 44 | 10 | 8 | 88 | M6 | 34 |
