气压解锁
解锁压力： 最小8 bar - 最大 12 bar
增压压力：最小 5 bar - 最大 6 bar
表面及活塞硬化处理
重复定位精度 < 0.005 mm
零点定位系统在自动化解决方案中应用，可减少更换工装的时间，可在金属切削和非切削等各领域中使用，也可用于食品工业，化工和制药工业中使用。
说明:

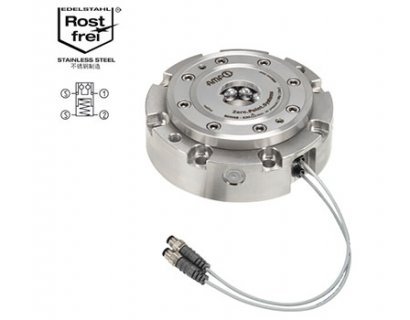

带传感器内置安装型零点定位器包括两个感应状态（打开/锁紧）的传感器（S8接口，电线长度：150mm）。通过气压解锁（1），通过弹簧力进行机械锁紧。为了获得更大的夹紧力，可提供增压气压（2）。锁紧状态下可以随时切断压力源，因为正常锁紧时不需要通压力。需要时建议使用气压增压泵（样本第54页）。
这种零点定位器有两个接口：
1x气压解锁接口 (1) ，1x 气压增压接口 （2）
需要请索取:
- 安装图纸
- 更多的自动化解决方案选择
| 订货号 | 尺寸 | 夹紧力可达[kN] | 拉紧力[kN] | 重量[Kg] |
| 752964 | K10 | 8 | 25 | 2,4 |
| 752965 | K20 | 17 | 55 | 6,9 |
| 752966 | K40 | 30 | 105 | 11,0 |

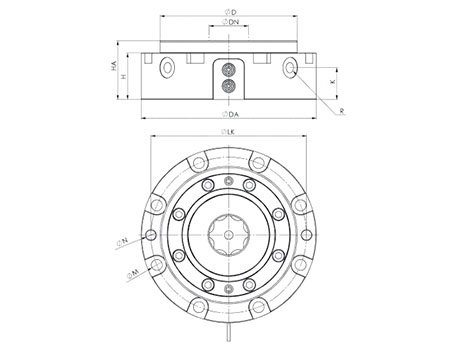

| 订货号 | 尺寸 | dia.DA | dia.D | dia.DN | H | HA | K | dia.LK | dia.M | dia.N H7 | R |
| 752964 | K10 | 104 | 78 | 22 | 37 | 44 | 12 | 90 | 6,6 | 8 | G1/8 |
| 752965 | K20 | 143 | 112 | 32 | 38 | 48 | 26 | 127 | 9,0 | 8 | G1/8 |
| 752966 | K40 | 188 | 148 | 40 | 47 | 62 | 32 | 168 | 11,0 | 10 | G1/4 |
